Мне нравится: 0 ♥ | Барахолка » Продам » Продам Фонари подводные ZET
сообщение № 16 отправлено 04:56, 06.12.2017

Ожидаемая новинка 2017 года
Сделал отдельную тему тк конструктивно фонарь абсолютно новый
как по корпусу так и по начинке (новый двух канальный драйвер с инженерными настройками)

ФОНАРЬ ZET-2K

КОРПУС



* Холодный анод
* Широкое головное кольцо без доступа к уплотнению стекла
* Надежное балансировочное гнездо с фиксатором
* 4 и 8 - 18650 акб корпус
* D=50 mm H=175 mm
* Вес фонаря с 4 акб - 520 гр (без акб 335 гр)

ДВУХ КАНАЛЬНЫЙ ДРАЙВЕР



* Два независимых канала свечения управления и настройки ЦЕНТРА и ПЕРИФЕРИИ
* Возможность установки разных диодов
     - ЦЕНТР (MT-G/XHP-50/XHP-70 итд) - РЕФЛЕКТОР + СМЕННЫЕ ЛИНЗЫ
     - ПЕРИФЕРИЯ - 3/4/6 шт диоды (XML/XPL/XPG итд)
" Сила тока (А)
     - ЦЕНТР 2.57А (возможность МАХ до 4А)
     - ПЕРИФЕРИЯ - 2.35А
* Сценарии с памятью выбранного режима  (Пошаговая или плавная регулировка)
     - Основной - 9 режимов 20-100% (по желанию любые настройки)
     - Подсветка - 9 режимов реж Выкл + от 0-30%  (по желанию любые настройки)
     - добавлен «Дежурный» режим Потребление около 10mA. На выходе драйвера 0%
            При срабатывании защиты "Сильный разряд" (2.7v на банку) фонарь не отключится
            а перейдет в «Дежурный» режим - расчетное время работы в этом режиме месяц
            Пловец в этом режиме может себя обозначить на берегу или спокойно закончить охоту
            и добраться до места стоянки
* Защита и сигнализация
     - Сигнал о разряде АКБ (при разряде ниже 12,6V “слабая батарея”)
     - Защита разряд АКБ (при разряде 10,8V (2,7 – на банку), - отключается)
     - Термозащита - отключение при перегреве
     - Блокировка для транспортировки
     - Индикация остаточного заряда акб (моргает 1-10 раз - шаг 10%)
     - Защита от переполюсовки
* Инжинерный и пользовательский режим - настройка чз МК
     - выбор типа сигнала при разряде акб до 40%
     - выбор пошаговой или плавной регулировки силы света
     - отключение или включение Центра и Периферии
     - сброс настроек до заводских итд Подробнее в инструкции
* Световой поток (усредненное значения в зависимости от типа, температуры и схемы подключения диодов)
     - ЦЕНТР 2.57А  - 1300-1700 ЛМ
     - ПЕРИФЕРИЯ - 2.35А - 2000-2500 ЛМ
* Схема подключения диодов
     - 1+3 ЦЕНТР (MT-G/XHP-50/XHP-70 итд) ПЕРИФЕРИЯ - 3шт (XPL)

     - 1+4 ЦЕНТР (MT-G/XHP-50/XHP-70 итд) ПЕРИФЕРИЯ - 4шт (XPL)
     - 1+6 ЦЕНТР (MT-G/XHP-50/XHP-70 итд) ПЕРИФЕРИЯ - 6шт (XPG)

     - Хамелеон 1+6 ПЕРИФЕРИЯ 3+3шт (XPL с разной температурой диодов) с КЦ

КОРПУС ХАМЕЛЕОН С КЦ

КОРПУС ПОДАРОЧНЫЙ



Описание фото

ZET-2K 1+3 (XPL)

Центр (1400-1700 Лм)
Диоды - 20w на выбор
MT-G/XHP-50/XHP-70 итд
Периферия (1800-2500 Лм)
3 или 4 шт XP-L
Оптика
Рефлектор 26 или 28 мм
Линзы 30 гр 28 мм
Температура диодов
3000\4000\5000\6000К
ZET-2K 1+6 (XPG)

Центр (1400-1700 Лм)
Диоды - 20w на выбор
MT-G/XHP-50/XHP-70 итд
Периферия (1000-2100 Лм)
3,4 или 6 шт XP-G
Оптика
Рефлектор 26 или 28 мм
Линзы 30 гр 28 мм
Температура диодов
3000\4000\5000\6000К

Фонарь ZET-2K Хамелеон

2К - двухканальный драйвер с независимой настройкой Центра и Периферии
Центр (1400-1700 Лм)
Диоды - 20w на выбор
MT-G/XHP-50/XHP-70 итд
ПЕРИФЕРИЯ 3+3 шт XP-L (1800-2500 Лм) с разной t диодов
Переключение между диодами магнитным кольцом
Оптика
Рефлектор 26 или 28 мм
Линзы 30 гр 28 мм
Температура диодов
3000\4000\5000\6000К

Последний раз редактировал zzzkm 05:04, 06.12.2017
Начинающий
  1. Офлайн
  2. Подводный охотник
  3. 89 сообщений
  4. Репутация: 0
  5. Сообщение
  6. Личные данные
Мне нравится: 0 ♥ | Барахолка » Продам » Продам Фонари подводные ZET
сообщение № 17 отправлено 03:57, 04.05.2017

Много поступает вопросов при заказе фонарей ZET - какую модель выбрать,
Решил сделать серию статей с подробным описанием преимуществ и
достоинств по некоторым моделям Начну с ТОП позиций и поподробней в этой
статье остановлюсь на модели ZET - 3+1R

http://splavseym.at.ua/index/top_modeli_zet/0-282
Начинающий
  1. Офлайн
  2. Подводный охотник
  3. 89 сообщений
  4. Репутация: 0
  5. Сообщение
  6. Личные данные
Мне нравится: 0 ♥ | Обзор снаряжения » Фонари » Фонари подводные ZET
сообщение № 18 отправлено 03:56, 04.05.2017

Много поступает вопросов при заказе фонарей ZET - какую модель выбрать,
Решил сделать серию статей с подробным описанием преимуществ и
достоинств по некоторым моделям Начну с ТОП позиций и поподробней в этой
статье остановлюсь на модели ZET - 3+1R

http://splavseym.at.ua/index/top_modeli_zet/0-282
Начинающий
  1. Офлайн
  2. Подводный охотник
  3. 89 сообщений
  4. Репутация: 0
  5. Сообщение
  6. Личные данные
Мне нравится: 0 ♥ | Барахолка » Продам » ГОТОВЫЙ ФОНАРЬ ZET
сообщение № 19 отправлено 07:11, 29.04.2017

<!--
BODY,DIV,TABLE,THEAD,TBODY,TFOOT,TR,TH,TD,P { font-family:"Arial Cyr"; font-size:x-small }
-->




ПРОДАМ готовый фонарь ZET 6+1 серия МАХ


Расположение светодиодов по схеме 6+1 (разделение освещения по секторам)позволяет
максимально использовать периферийное зрение.
В тоже время центральный луч обладает отменными поисковыми качествами.
ЦЕНТРАЛЬНЫЙ диод в паре с рефлектором формирует дальнобойный пробивной центральный пучок.
При использовании ЛИНЗ с разными углами можно адаптировать фонарь под разные условия охоты
3 ПЕРЕФЕРИЙНЫХ диода создают широкое плотное боковое освещение (150-160 гр) которое позволяет
боковым зрением замечать предметы А при охоте в труднодоступных местах (коряжник, завалы итд)
видеть препятствия и избегать зацепов.

ГОЛОВА ZET 6+1
- последовательно — параллельное подключение — 2500-2650 Лм
Центр — 1
XHP-50.2 ( Вторая серия) Cree XHP50.2 3000K
Для светодиода CREE XHP50.2 6V бина H2 световой поток при токе 2880 mA составит 1703 lm 85CRI (XHP50B-00-0000-0D0HH230G)
(L-линза или R-рефлектор)
Периферия — 6 диодов XP-G2 — 4000К - световой поток при токе 2880 mA составит 1000 lm

РЕФЛЕКТОР ИЛИ ЛИНЗЫ НА ВЫБОР (ВЗАИМОЗАМЕНЯЕМЫ)

* 10048 — угол излучения 8-18 гр.
Узкий дальнобойный пучок для просвета в камышах в зарослях водорослей
а также для пробивания до дна при охоте в неглубоких водоемах

* 10394 — угол излучения 28-32 гр.
Более Широкий центр подходит при нырках на глубину методом поиска рыбы вдоль дна
Широкий центр прекрасно отражается от дна и дает прекрасный обзор

* 10234— угол излучения 37-45 гр.ЭЛЛИПС
Широкое центральное освещение в сочетании с периферийным засветом хорошо подходит для ночных подводных съемок
Такое сочетание позволяет вести съемку камерами с широким углом захвата

МАГНИТНОЕ УПРАВЛЕНИЕ (БЕГУНОК)
Удержание бегунка в нижнем положении более 1с — ВКЛ / ВЫКЛ
Быстрый сброс бегунка — смена режимов
Передача сигналов управления без контактное Управление кнопка бегунок без фиксации
АКБ блок вмонтирован в голову - АКБ сьемные
Выходное напряжение 16v
Балансир Гнездо для заряда акб не вынимая из корпуса — от ЗУ с балансиром
Драйвер ПРОГРАММИРУЕМЫЙ с режимами, 5-20В, 3А
Выходной ток 2,9-3А (3A)
Рабочее напряжение — 5...20В
НОВАЯ ПРОШИВКА ДРАЙВЕРА
ФУНКЦИИ ДРАЙВЕРА:

* Спящий режим - Sleep (минимальное энергопотребление).
АКБ теперь не нужно вынимать из кассеты для хранения Подзарядка АКБ не реже 1 раза в месяц
* Индикация остаточного заряда АКБ (моргает 1-10 раз)
Каждое моргание соответствует 10% остаточного заряда АКБ (6 раз моргнул - осталось 60%)
* При разряде АКБ в районе 20-30% - принудительный переход на пониженный режим Из режима «основной» (текущая настройка яркости) , в режим «эконом» 60% от max
* Индикация о сильном разряде АКБ
При разряде ниже 3-3.15 V на банке “слабая батарея”, фонарь моргает кратковременно 1 раз/мин
* Защита от переразряда АКБ
Отключение - при разряде 10,8V (2,7 – на банку)
ДВА СЦЕНАРИЯ С РЕЖИМАМИ УПРАВЛЕНИЯ

Кратковременное нажатие МК – переключение «основной» / «подсветка»;
Кратковременное нажатие 2 раза в подряд МК (как клик мышью)- вход в выбор режимов
Режим «подсветка» 9 позиций

– выключено
2 – почти выключено LED – только зажегся
3 – 0,06А
4 – 0,39А
5 – 0,53А
6 – 0,65А
7 – 0,77А
8 – 0,9А
9 – 1,04 (скважность соотв. Мощность 40%)

Режим «основной» 7 позиций

1-40% – 1,04А
2-50% – 1,32А
3-60% – 1,61А
4-70% – 1,88А
5-80% – 2,17А
6-90% – 2,44А
7-100% – 2,88А

Габариты

ВЕС С АКБ 500 гр
* Dкорпус - 50 мм
* Dголова — 55 мм
* H — 160 mm
Кассета под акб без защиты
Цена
Фонарь без АКБ + р/к — 160$
Дополнительно балансир ЗУ — 30$


МК- МАГНИТНАЯ КНОПКА БЕГУНОК ОБУЧАЮЩЕЕ ВИДЕО
https://youtu.be/lXatr9k_YGE

Фонарь для Подводной охоты ZET-50+6 Рефлектор СВЕТ https://youtu.be/NXvbBv4Yfdw

Фонарь для Подводной охоты ZET-50+6 Линза 30 гр СВЕТ https://youtu.be/wRGr40jC_MM


Фото
Прикрепленная картинка
Прикрепленная картинка
Прикрепленная картинка


Последний раз редактировал zzzkm 07:15, 29.04.2017
Начинающий
  1. Офлайн
  2. Подводный охотник
  3. 89 сообщений
  4. Репутация: 0
  5. Сообщение
  6. Личные данные
Мне нравится: 0 ♥ | Барахолка » Продам » Продам Фонари подводные ZET
сообщение № 20 отправлено 07:08, 20.04.2017

https://youtu.be/IcAbx7seOWo ;
ФОНАРИ ZET NEV ПРОШИВКА - СЦЕНАРИИ ОБУЧЕНИЕ
https://youtu.be/NwKiUCWIe1s ;
ФОНАРИ ZET NEV ПРОШИВКА - ДОП ФУНКЦИИ ОБУЧЕНИЕ
Начинающий
  1. Офлайн
  2. Подводный охотник
  3. 89 сообщений
  4. Репутация: 0
  5. Сообщение
  6. Личные данные
Мне нравится: 0 ♥ | Обзор снаряжения » Фонари » Фонари подводные ZET
сообщение № 21 отправлено 07:02, 20.04.2017

https://youtu.be/IcAbx7seOWo ;
ФОНАРИ ZET NEV ПРОШИВКА - СЦЕНАРИИ ОБУЧЕНИЕ
https://youtu.be/NwKiUCWIe1s ;
ФОНАРИ ZET NEV ПРОШИВКА - ДОП ФУНКЦИИ ОБУЧЕНИЕ
Начинающий
  1. Офлайн
  2. Подводный охотник
  3. 89 сообщений
  4. Репутация: 0
  5. Сообщение
  6. Личные данные
Мне нравится: 0 ♥ | Барахолка » Продам » Продам Фонари подводные ZET
сообщение № 22 отправлено 05:44, 24.03.2017

Новинки

Стал доступным для установки в фонари диод XHP-50.2 ( Вторая серия)

Cree XHP50.2 3000K 85CRI

(XHP50B-00-0000-0D0HH230G)

Для светодиода CREE XHP50.2 6V бина H2 световой поток при токе 2880 mA
составит 1703 lm
Cree XHP50.2 4000K

(XHP50B-00-0000-0D0BJ440E)
Для светодиода CREE XHP50.2 6V бина J4 световой поток при токе 2880 mA
составит 2112 lm

Вторая серия так же состоит из 4х диодов но уже не разделена крестом как в первой серии

Диоды расположены впритык друг к дружке - что по моему мнению должно улучшить формирование центрального пучка



Разработана и обкатана НОВАЯ ПРОШИВКА ДРАЙВЕРА
Расширенный функционал и дополнительная защита !

итак что добавлено

* Спящий режим - Sleep (минимальное энергопотребление).
АКБ теперь не нужно вынимать из кассеты для хранения Подзарядка АКБ не реже 1 раза в месяц
* Индикация остаточного заряда АКБ (моргает 1-10 раз)
Каждое моргание соответствует 10% остаточного заряда АКБ (6 раз моргнул - осталось 60%)
* При разряде АКБ в районе 20-30% - принудительный переход на пониженный режим
Из режима «основной» (текущая настройка яркости) , в режим «эконом» 60% от max
* Индикация о сильном разряде АКБ
При разряде ниже 3-3.15 V на банке “слабая батарея”, фонарь моргает кратковременно 1 раз/мин
* Защита от переразряда АКБ
Отключение - при разряде 10,8V (2,7 – на банку)

И самое интересное - это управление режимами !!!!

СДЕЛАНО ДВА СЦЕНАРИЯ С РЕЖИМАМИ УПРАВЛЕНИЯ

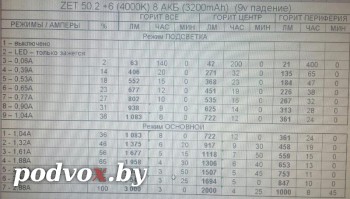

Режим «подсветка» 9 позиций
Режим «основной» 7 позиций

Режим «подсветка»
1 – выключено
2 – почти выключено LED – только зажегся
3 – 0,06А
4 – 0,39А
5 – 0,53А
6 – 0,65А
7 – 0,77А
8 – 0,9А
9 – 1,04 (скважность соотв. Мощность 40% или кто как посчитает)

Режим «основной»
1-40% – 1,04А
2-50% – 1,32А
3-60% – 1,61А
4-70% – 1,88А
5-80% – 2,17А
6-90% – 2,44А
7-100% – 2,88А

Режим подсветка используем для снятия рыбы или быстрого выключения без удержания кнопки
Режим основной - удобен для быстрого выбора нужной яркости освещения

вот сама инструкция по управлению
Считаю ни чего лишнего и интуитивно понятно по управлению !

Управление :
После подачи питания (установки АКБ в кассету), драйвер переходит в
режиме Sleep (минимальное энергопотребление).


* Сдвинуть и удерживать Магнитную Кнопку-бегунок (МК) более 1,5сек : включение\выключение;
* При включении :нажать и удерживать МК более 1,5сек : включение,
* Продолжать удерживать МК более 4сек – индикация остаточного Заряда АКБ (моргает 1-10 раз);
* В «рабочем» режиме - кратковременное нажатие МК – переключение «основной» / «подсветка»;
* В «рабочем» режиме - кратковременное нажатие 2 раза в подряд МК (как клик мышью)
- вход в режим настройки текущего режима «основной» / «подсветка»;
- теперь кратковременное нажатие МК изменяет текущую «яркость» в режиме «подсветка» 0-40%,
- в режиме «основной» 40%-100% по кругу…
- после выбора понравившегося режима яркости -(перестаем клацать) через 4
сек фиксация настройки и переход в обычный режим

- моргнет 1 раз – записали новый режим «подсветка»,
- моргнет 2 раза – записали новый режим «основной».
* Во время охоты при остатке порядка 20-30% АКБ (12,6V на 4S),
принудительно переходит из режима «основной» (текущая настройка яркости) ,
в режим «эконом» (60% от max).

После входа в этот режим, настройки текущего режима «подсветка»,
«основной» - НЕ РАБОТАЮТ, до перезарядки аккумуляторов.
Если в течении 4 сек кратковременно нажать МК –сервис «эконом» -
отменяется и фонарь работает в обычном режиме «подсветка/основной» как и
в начале работы до полного разряда АКБ.

(P/S если не успели нажать «сброс», - выключили фонарь, включили, -
процедура «запроса» повторится…)
* При разряде ниже 12,6V “слабая батарея”, фонарь моргает кратковременно 1 раз/мин
* При разряде 10,8V (2,7 – на банку), - отключается


P.S. Неосознанно КЛАЦАТЬ МК (например пытаться выключать фонарь только
он включился и «моргает» о состоянии батареи,
или не закончив настройку подрежима пытаться выключить и т.д.

Ничего ужасного не произойдет, может просто войти на несколько секунд в
какое-нибудь «хаотичное сосояние», пока не сбросится…

Особенно не рекомендуется его «насиловать» после автовыключения по разряду батареии.
Начинающий
  1. Офлайн
  2. Подводный охотник
  3. 89 сообщений
  4. Репутация: 0
  5. Сообщение
  6. Личные данные
Мне нравится: 0 ♥ | Обзор снаряжения » Фонари » Фонари подводные ZET
сообщение № 23 отправлено 05:43, 24.03.2017

Новинки

Стал доступным для установки в фонари диод XHP-50.2 ( Вторая серия)

Cree XHP50.2 3000K 85CRI

(XHP50B-00-0000-0D0HH230G)

Для светодиода CREE XHP50.2 6V бина H2 световой поток при токе 2880 mA
составит 1703 lm
Cree XHP50.2 4000K

(XHP50B-00-0000-0D0BJ440E)
Для светодиода CREE XHP50.2 6V бина J4 световой поток при токе 2880 mA
составит 2112 lm

Вторая серия так же состоит из 4х диодов но уже не разделена крестом как в первой серии

Диоды расположены впритык друг к дружке - что по моему мнению должно улучшить формирование центрального пучка



Разработана и обкатана НОВАЯ ПРОШИВКА ДРАЙВЕРА
Расширенный функционал и дополнительная защита !

итак что добавлено

* Спящий режим - Sleep (минимальное энергопотребление).
АКБ теперь не нужно вынимать из кассеты для хранения Подзарядка АКБ не реже 1 раза в месяц
* Индикация остаточного заряда АКБ (моргает 1-10 раз)
Каждое моргание соответствует 10% остаточного заряда АКБ (6 раз моргнул - осталось 60%)
* При разряде АКБ в районе 20-30% - принудительный переход на пониженный режим
Из режима «основной» (текущая настройка яркости) , в режим «эконом» 60% от max
* Индикация о сильном разряде АКБ
При разряде ниже 3-3.15 V на банке “слабая батарея”, фонарь моргает кратковременно 1 раз/мин
* Защита от переразряда АКБ
Отключение - при разряде 10,8V (2,7 – на банку)

И самое интересное - это управление режимами !!!!

СДЕЛАНО ДВА СЦЕНАРИЯ С РЕЖИМАМИ УПРАВЛЕНИЯ

Режим «подсветка» 9 позиций
Режим «основной» 7 позиций

Режим «подсветка»
1 – выключено
2 – почти выключено LED – только зажегся
3 – 0,06А
4 – 0,39А
5 – 0,53А
6 – 0,65А
7 – 0,77А
8 – 0,9А
9 – 1,04 (скважность соотв. Мощность 40% или кто как посчитает)

Режим «основной»
1-40% – 1,04А
2-50% – 1,32А
3-60% – 1,61А
4-70% – 1,88А
5-80% – 2,17А
6-90% – 2,44А
7-100% – 2,88А

Режим подсветка используем для снятия рыбы или быстрого выключения без удержания кнопки
Режим основной - удобен для быстрого выбора нужной яркости освещения

вот сама инструкция по управлению
Считаю ни чего лишнего и интуитивно понятно по управлению !

Управление :
После подачи питания (установки АКБ в кассету), драйвер переходит в
режиме Sleep (минимальное энергопотребление).


* Сдвинуть и удерживать Магнитную Кнопку-бегунок (МК) более 1,5сек : включение\выключение;
* При включении :нажать и удерживать МК более 1,5сек : включение,
* Продолжать удерживать МК более 4сек – индикация остаточного Заряда АКБ (моргает 1-10 раз);
* В «рабочем» режиме - кратковременное нажатие МК – переключение «основной» / «подсветка»;
* В «рабочем» режиме - кратковременное нажатие 2 раза в подряд МК (как клик мышью)
- вход в режим настройки текущего режима «основной» / «подсветка»;
- теперь кратковременное нажатие МК изменяет текущую «яркость» в режиме «подсветка» 0-40%,
- в режиме «основной» 40%-100% по кругу…
- после выбора понравившегося режима яркости -(перестаем клацать) через 4
сек фиксация настройки и переход в обычный режим

- моргнет 1 раз – записали новый режим «подсветка»,
- моргнет 2 раза – записали новый режим «основной».
* Во время охоты при остатке порядка 20-30% АКБ (12,6V на 4S),
принудительно переходит из режима «основной» (текущая настройка яркости) ,
в режим «эконом» (60% от max).

После входа в этот режим, настройки текущего режима «подсветка»,
«основной» - НЕ РАБОТАЮТ, до перезарядки аккумуляторов.
Если в течении 4 сек кратковременно нажать МК –сервис «эконом» -
отменяется и фонарь работает в обычном режиме «подсветка/основной» как и
в начале работы до полного разряда АКБ.

(P/S если не успели нажать «сброс», - выключили фонарь, включили, -
процедура «запроса» повторится…)
* При разряде ниже 12,6V “слабая батарея”, фонарь моргает кратковременно 1 раз/мин
* При разряде 10,8V (2,7 – на банку), - отключается


P.S. Неосознанно КЛАЦАТЬ МК (например пытаться выключать фонарь только
он включился и «моргает» о состоянии батареи,
или не закончив настройку подрежима пытаться выключить и т.д.

Ничего ужасного не произойдет, может просто войти на несколько секунд в
какое-нибудь «хаотичное сосояние», пока не сбросится…

Особенно не рекомендуется его «насиловать» после автовыключения по разряду батареии.
Начинающий
  1. Офлайн
  2. Подводный охотник
  3. 89 сообщений
  4. Репутация: 0
  5. Сообщение
  6. Личные данные
Мне нравится: 0 ♥ | Обзор снаряжения » Фонари » Фонари подводные ZET
сообщение № 24 отправлено 04:04, 01.03.2017

ZET 3+1 R
1700 Лм -1900 Лм

* Схема подключения последовательное подключение диодов
* Световая отдача t-4000К 1700 Лм
* Источник света
Центр — (XM-L2 или XP-L) - 900 ЛМ
Периферия — 3 XP-G2 – 800 ЛМ
* Формирование луча
Сменная оптика — (Линзы CARCLO 26,5мм или R- низкий рефлектор)

Время работы

Режимы 4 АКБ (50 w/ч)
100% (3,00 A) — 1700 Лм 2ч.00м
70% (2,10 A) — 1200 Лм 3 ч.00м
50% (1,50 A) — 850Лм 4 ч.
35% (1,05 A) — 600 Лм 6 ч.

Обращаю Ваше внимание на уже известную ранее модель ЗЕТ 3+1 R

С введением некоторых новшеств и применение их в данной модели а именно
* Кольцо управления Центром и Периферией
* Применением линз с разными углами формирования луча - одинакового диаметра с Рефлектором
* Магнитное управление – бегунок
* Кассета с балансировочной разводкой - для индивидуального заряда каждого акб не вынимая с кассеты -

Сделало на мой взгляд фонарь данной модели универсальным под любые условия охоты

Рекомендую голову ЗЕТ 3+1 R заказывать с кассетой на 4 АКБ 18650
При данном выборе получаем
сбалансированное сочетание – СВЕТ + ВРЕМЯ РАБОТЫ + МАЛЫЕ ГАЬАРИТЫ

СВЕТ

* КОЛЬЦО УПРАВЛЕНИЯ – быстрое интуитивное переключение с ВСЕ включено к включению только центра или периферии ( в зависимости от условий охоты и изменяющейся обстановки)
* РЕФЛЕКТОР И СМЕННЫЕ ЛИНЗЫ – подбор перед охотой в зависимости от водоема
* МАГНИТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ – удобен в любых перчатках как фонарь в руке так и под стволом, быстрое и интуитивно понятное управление

ВРЕМЯ РАБОТЫ
При использовании данной головы и кассеты на 4 акб 18650 я подобрал настройки драйвера в сочетании
Лм – время работы
Так как основной рабочий диапазон в районе 600-1200 лм
Исходя из этих параметров был настроен драйвер на среднюю продолжительность охоты 4-6 часов
1200 лм – 3 ч
850 лм -4 ч
600 лм-6ч
При комбинации этих режимов я думаю времени работы фонаря хватит на любую охоту !

ГАБАРИТЫ И ВЕС
* Диаметр голова и корпус = 50 мм
* Длинна общая = 170 мм
* Вес с 4 акб = 530 гр


Прикрепленная картинка
Прикрепленная картинка
Прикрепленная картинка
Прикрепленная картинка
Начинающий
  1. Офлайн
  2. Подводный охотник
  3. 89 сообщений
  4. Репутация: 0
  5. Сообщение
  6. Личные данные
Мне нравится: 0 ♥ | Обзор снаряжения » Фонари » Фонари подводные ZET
сообщение № 25 отправлено 04:44, 06.12.2016

Камера для проверки герметичности и работоспособности фонаря
на глубине 60м
Дабы исключить вариант влияния давления на выключения фонаря
в конструкцию камеры добавлен иллюминатор что позволит отслеживать
работоспособность фонаря под давлением 7 АТМ



НОВЫЕ ГОЛОВЫ ZET





Начинающий
  1. Офлайн
  2. Подводный охотник
  3. 89 сообщений
  4. Репутация: 0
  5. Сообщение
  6. Личные данные
Мне нравится: 0 ♥ | Барахолка » Продам » ГОТОВЫЙ ФОНАРЬ ZET
сообщение № 26 отправлено 04:33, 06.12.2016

ПРОДАМ готовый фонарь ZET 3+1 (XP-L)

Расположение светодиодов по схеме 3+1 (разделение освещения по секторам)позволяет
максимально использовать периферийное зрение.
В тоже время центральный луч обладает отменными поисковыми качествами.
ЦЕНТРАЛЬНЫЙ диод в паре с рефлектором формирует дальнобойный пробивной центральный пучок.
При использовании ЛИНЗ с разными углами можно адаптировать фонарь под разные условия охоты
3 ПЕРЕФЕРИЙНЫХ диода создают широкое плотное боковое освещение (150-160 гр) которое позволяет
боковым зрением замечать предметы А при охоте в труднодоступных местах (коряжник, завалы итд) видеть препятствия и избегать зацепов.

ВСЕ ДИОДЫ XP-L

Светодиод XP-L фирмы CREE (200 лм/Вт)
Максимальный световой поток - 1226 лм
Максимальный ток - 3000 мА (рекомендуемый рабочий 2000...3000 мА)
Мощность - 10 Вт
ПЕРИФЕРИЯ 3 светодиода

4000К,— нейтральный - цвет ближе к желтому спектру
ЦЕНТР -температура диодов на выбор

3000К — теплый - цвет ближе к оранжевому спектру

РЕФЛЕКТОР ИЛИ ЛИНЗЫ НА ВЫБОР (ВЗАИМОЗАМЕНЯЕМЫ)


* 10048 — угол излучения 8-18 гр.

Узкий дальнобойный пучок для просвета в камышах в зарослях водорослей

а также для пробивания до дна при охоте в неглубоких водоемах


* 10394 — угол излучения 28-32 гр.

Более Широкий центр подходит при нырках на глубину методом поиска рыбы вдоль дна
Широкий центр прекрасно отражается от дна и дает прекрасный обзор

* 10234— угол излучения 37-45 гр.ЭЛЛИПС

Широкое центральное освещение в сочетании с периферийным засветом хорошо подходит для ночных подводных съемок
Такое сочетание позволяет вести съемку камерами с широким углом захвата

ГОЛОВА ZET 3+1 (XP-L)

- последовательно — параллельное подключение (от 8v) — 2250 Лм
Центр — 1 XPL (L-линза или R-рефлектор)
Периферия — 3 XPL
последовательно-параллельное соединение диодов
Время работы на мах реж
4 акб 18650 емк 3200 МАХ реж — 2,5ч

МАГНИТНОЕ УПРАВЛЕНИЕ (БЕГУНОК)

Удержание бегунка в нижнем положении более 1с — ВКЛ / ВЫКЛ
Быстрый сброс бегунка — смена режимов
Передача сигналов управления без контактное Управление кнопка бегунок без фиксации АКБ блок вмонтирован в голову - АКБ сьемные
Выходное напряжение 8v
Гнездо +Плата защиты для заряда акб не вынимая из корпуса — от ЗУ или адаптера

Драйвер ПРОГРАММИРУЕМЫЙ с режимами, 5-20В, 3А

Выходной ток 2,9-3А (3A)
Рабочее напряжение — 5...20В

ТРИ СЦЕНАРИЯ РЕЖИМОВ


1 СЦЕНАРИЙ 4 реж -40% / 60% / 80% / 100%
2 СЦЕНАРИЙ 3 реж -30% / 70% / 100%
3 СЦЕНАРИЙ 2 реж -50% / 100%
Переключение режимов через кратковременное прерывание питания (меньше 1 сек.),

ВЫБОР СЦЕНАРИЯ  бегунком УПРАВЛЕНИЯ

Для переключения СЦЕНАРИЯ  перейдите в минимальный режим,
через 5 секунд фонарь мигнет, и сразу сдвинуть и отпустить бегунок
(как для переключения режимов), и будет ПЕРЕХОД НА СЛЕДУЮЩИЙ СЦЕНАРИЙ.

ФУНКЦИИ ДРАЙВЕРА:

* Память режимов - после 5 сек.
* Защита от перегрева — отключение
* Индикация разряда АКБ — сигнал моргание -при разряде до 3V
* Выключение при разряде акб до 2,8V

Габариты

ВЕС С АКБ 500 гр
* Dкорпус - 50 мм
* Dголова — 55 мм
* H — 160 mm
Кассета под акб без защиты Плюс без «пимпочки» (плоский)
Цена
Фонарь без АКБ + р/к - 180$
Дополнительно адаптер - 10$

Видео
Управление МК
[url=https://youtu.be/WzkLYSe4oPM]https://youtu.be/WzkLYSe4oPM
[/url]

Видео Свет 3+1 XPL
[url=https://youtu.be/_ArwRCkjUj8]https://youtu.be/_ArwRCkjUj8
[/url]






Последний раз редактировал zzzkm 04:38, 06.12.2016
Начинающий
  1. Офлайн
  2. Подводный охотник
  3. 89 сообщений
  4. Репутация: 0
  5. Сообщение
  6. Личные данные
Мне нравится: 0 ♥ | Барахолка » Продам » Продам Фонари подводные ZET
сообщение № 27 отправлено 04:27, 06.12.2016

ГОЛОВА ZET 2+1 (XP-L1G2)
Световая отдача при всех диодах 4000К
последовательно — параллельное подключение (от 12v) — 2650 Лм
Центр — 1 MT-G2 (R-рефлектор)
Периферия — 2 XPL
Начинающий
  1. Офлайн
  2. Подводный охотник
  3. 89 сообщений
  4. Репутация: 0
  5. Сообщение
  6. Личные данные
Мне нравится: 0 ♥ | Барахолка » Продам » Продам Фонари подводные ZET
сообщение № 28 отправлено 04:07, 06.12.2016

ГОЛОВА ZET 3 ТРИПЛ (XP-G2)
Световая отдача при всех диодах 4000К - 2600 Лм;
Центр три трипла медная подложка (L-линзы сменные - S,M,W)
Последовательное соединение диодов
Время работы на мах реж
4 акб 18650 емк 3200 — 3ч

Начинающий
  1. Офлайн
  2. Подводный охотник
  3. 89 сообщений
  4. Репутация: 0
  5. Сообщение
  6. Личные данные
Мне нравится: 0 ♥ | Барахолка » Продам » Продам Фонари подводные ZET
сообщение № 29 отправлено 07:38, 21.11.2016

1000 ИЗВИНЕНИЙ долго не заходил на сайт
Были причины

Новинки

Новинки
Два фонария серии МАХ 50+
Для усиления центра я поставил мощный диод XHP-50 усиленый R-рефлектором или L- 30 градусной линзой (ВЗАИМОЗАМЕНЯЕМЫ !)
Для создания более мощной и плотной боковой засветки реализовано 2 решения
1) фонарь ZET-50+4 XPL
Периферийное освещение обеспечивают четыре диода XPL
2) фонарь ZET-50+6 XPG
Периферийное освещение обеспечивают шесть диодов XPG

50+4 - стартует от 16 вольт - те это только кассета на 4 или 8 акб
расчетное время работы мах реж (более точно нужно тестить)
мах реж
4 акб 18650 емк 3200 - 2ч
6 акб 18650 емк 3200 - 3ч
8 акб 18650 емк 3200 - 4ч

50+6 - стартует от 12 вольт поэтому можно рассматривать корпус от 3х акб 26650 ну и кассеты соответственно тоже
мах реж
3 акб 26650 емк 5200 - 3ч
4 акб 18650 емк 3200 - 2ч30м
6 акб 18650 емк 3200 - 3ч30м
8 акб 18650 емк 3200 - 4ч30

у обоих фонарей мощный центр - диод XHP -50
и сравнительно одинаковая боковая засветка (конечно же более плотная и насыщенная чем у более ранних моделей)

Фонарь для Подводной охоты ZET-50+6 Рефлектор СВЕТ
https://youtu.be/NXvbBv4Yfdw

Фонарь для Подводной охоты ZET-50+6 Линза 30 гр СВЕТ
https://youtu.be/wRGr40jC_MM

Фонарь для Подводной охоты ZET-50+4 Рефлектор СВЕТ
https://youtu.be/4IFE7I21f2w



Готовы в серию корпуса под 4 и 8 акб 18650 с МАГНИТНЫМ УПРАВЛЕНИЕМ ДРАЙВЕРОМ ФОНАРЯ

Преимущества
Передача сигналов управления без контактное Управление кнопка бегунок без фиксации
Голова, корпус, тыльник — полное анодирование  вместе с резьбами, тк не требуется передача «-» по корпусу
АКБ блок вмонтирован в голову
Выходное напряжение 16v
Аккумуляторы Li-Ion -4 шт. (Panasonic NCR18650B Li-ion 3400 мA/ч,  48,96 Вт/ч);

ГОЛОВА ZET 3+1 (XP-L)
Световая отдача при всех диодах 4000К
- последовательное подключение (от 16v) — 3800 Лм
- последовательно — параллельное подключение (от 8v) — 2250 Лм
Центр — 1 XPL (L-линза или R-рефлектор)
Периферия — 3 XPL
Последовательное соединение диодов


ГОЛОВА ZET 50+6 (XPG)

Световая отдача при всех диодах 4000К (2,85А)  - 2650 Лм;
Центр XHP-50 (L-линза или R-рефлектор)
Периферия — 6 XPG
последовательно-параллельное соединение диодов



ГОЛОВА ZET 50+4 (XP-L)
Световая отдача при всех диодах 4000К - 3950 Лм;
Центр XHP-50  (L-линза или R-рефлектор)
Периферия — 4 XPL
последовательно-параллельное соединение диодов

https://youtu.be/FeGORt5vJN8

ЗЕТ С Магнитным управлением Балансир разьем для заряда кассеты !




Начинающий
  1. Офлайн
  2. Подводный охотник
  3. 89 сообщений
  4. Репутация: 0
  5. Сообщение
  6. Личные данные
Мне нравится: 0 ♥ | Барахолка » Продам » Продам Фонари подводные ZET
сообщение № 30 отправлено 03:22, 02.09.2016

Рекомендации по применении Центральной оптики при заказе
головы ZET-3+1 XPL серии МАХ

Для различных условий охоты требуется как пробивной центр
(не глубокие водоемы — освещение дна с поверхности воды,
просвет в камышах и водорослях, завалы и коряги)
так и широкий равномерно залитый центр для глубоких нырков
и поиска рыбы вдоль дна.
Широкий центр прекрасно отражается от дна и дает прекрасный обзор

Ранее был выбор или — или
Или рефлектор или сменные линзы с разными углами

На мой взгляд рефлектор более эффективен чем узкая линза 18гр
А так же 30 гр линза для определенных условий лучше работает чем рефлектор

С появлением линзы CARCLO с диаметром 29 мм
эта дилемма была решена

Итак рекомендую при выборе головы
серии МАХ брать рефлектор в паре с 30 гр линзой 29 мм



Изменения статуса

  1. профиль Снаряжение для ПО. 23:59, 11.05.2018
  2. профиль Камчатка!!! 17:25, 17.02.2018
  3. профиль Deep Master Belarus 22:34, 17.04.2017
  4. профиль PODVODOI 09:23, 10.04.2017
  5. профиль я ныряю не за рыбой я ныряю для души !!!!!!! 01:04, 13.09.2016
  6. Просмотреть все статусы
